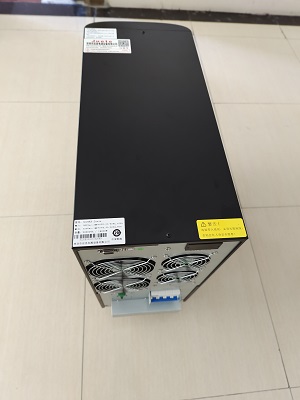

ups电源低压交流供电系统,ups电源低压交流供电系统的组成,ups电源低压交流供电系统是由低压配电设备、馈电线路及用电设备组成。通信局(站)交流供电系统由市电交流供电系统及柴油机或燃气轮机的交流供电系统组成。ups电源市电交流供电系统设计原则
(1)首先应保证设备的供电质量及供电的可靠性。
(2)低压配电系统设计应根据工程的建设规模、总负载容量、设备的用电性质及馈电分路要求综合考虑确定。
(3)系统接线应力求简单、灵活、操作安全、维护方便。
(4)系统及机房的设计应兼顾远期的发展。
ups电源低压市电交流供电系统配电设备,ups电源由于ups电源的建设规模不同，相应的交流供电系统的繁简有所不同。
(1)简易的交流供电系统由一台市电配电屏或交流配电箱和一台通信交流屏组成，或由交流配电箱和组合开关电源的交流配电单元组成交流供电系统。一台市电配电屏(箱)作为变压器的受电及配电。这种形式的供电系统适用于小型电信站，如微波站、光缆郊外站、干线有人站及移动通信基站等。通常选用的市电配电屏(DP971系列)及通信交流屏(DP113、114系列)为武汉洲际通信电源集团有限责任公司(原邮电部武汉通信电源厂)的产品。自从选用高频开关组合电源以来，就极少采用以上产品。市电配电屏电源的输入端是两路市电一路油机电源。市电配电箱电源的输入端通常设计要求是一路市电一路油机电源。
(2)装有成套低压配电设备的交流供电系统。成套低压配电设备的数量是根据ups电源的建设规模、所配置的变压器数量、用电设备的供电分路要求及预计远期的发展规模而确定。规模较大的局(站)，如省会级以上的电信枢纽楼，由于其用电设备多、容量大，故配电系统比较复杂。近年来，在电信枢纽楼的工程设计中，每个工程低压配电设备配置的数量在20台-60台不等(其中含低压无功功率补偿电容器屏)。
ups电源低压电器的组合原则
(1)在供电回路中，应装有隔离电器和保护电器。对于装有交流接触器的回路还应有操作电器。隔离电器主要作为电路检修时起电源的隔离作用，通常用隔离开关或插头；保护电器用于切断短路电流，所采用的电器一般是空气断路器、熔断器；操作电器用于接通或断开回路，常用电器是交流接触器、组合电器或自动空气断路器。
(2)各级保护设备之间，发生故障短路时，保护电器的动作应有选择性。
(3)用熔断器和接触器组成的回路应装设带断相保护的热继电器或用带接点的熔断器作为断相保护。
(4)支线上采用熔断器或断路器时，干线上的断路器应带短延时的过流脱扣器保护。
(5)断路器与断路器配合时，断路器过流脱扣器配合的级差可取0.1s～0.2s，即负载断路器为瞬动，低配干线断路器选用短延时过流脱扣器。
(6)熔断器与熔断器配合时，上一级熔断器应较下一级熔断器大一级。对于NT型熔断器，前后级熔断器额定电流比为1.6:1；对于RTO型熔断器，前后级熔断器额定电流比为2:1～2.5：1。
ups电源低压电器的选择，低压配电设备的选择除选择低压配电屏的结构形式(固定安装或是抽出式)外，最关键的是对低压控制电器元件的选择。所谓控制电器，是指能在电路中起到接通和断开电路作用的电器。对于电信电源的供电应保证绝对安全、可靠，不允许中断。为此，选用的低压控制电器元件应是技术先进、质量可靠的产品。工程中常用的低压电器有自动空气断路器、低压隔离开关、低压负载开关、转换开关、熔断器、交流接触器和中间继电器等。ups电源低压电器选择要求
(1)电器的额定电压和频率应与所在的回路相符。对于某些设备，应考虑正常工作时可能出现的最低或最高电压。
(2)电器的额定电流应等于或大于所控制回路的负载电流，并应承载异常情况下可能流过的电流，保护装置应在允许的持续时间内切断电路。
ups电源为熔件选择系数，对RTO型熔断器，容易启动的电动机取2.25(对一类电动机熔件应放大一级)，启动困难或频繁启动的电动机取1.6,300A以上的熔件取3。对于NT型熔断器，200A以下取3，200A及以上取3.5，启动困难或启动频繁的电动机应加大一级：ups电源交流接触器的选择，交流接触器的结构形式、产品种类较多，选用时需根据不同的负载性质、设备的运行要求来选择。交流接触器的选择具体应考虑如下几点。
(1)根据被控制设备的运行情况选择。运行情况分为连续运行、间断运行、反复短时运行(暂载率在40%以下时)三种。
(2)对于连续运行的设备，交流接触器的额定容量应大于被控制设备长时间运行的最大负载电流。一般只按实际最大负载占交流接触器额定容量的67%～75%选择接触器的额定电流。
(3)对于间断持续运行的用电设备，所选用的接触器的容量应大于实际运行负载的最大电流值。一般应使其最大电流为接触器额定容量的80%。
(4)选用交流接触器，还应考虑其安装的环境。当采用开启式的安装方式时，所允许承受的电流可适当超过上述的规定范围。
